Când are mai mult sens un rulment nestandard decât o piesă de catalog?

2025-11-10

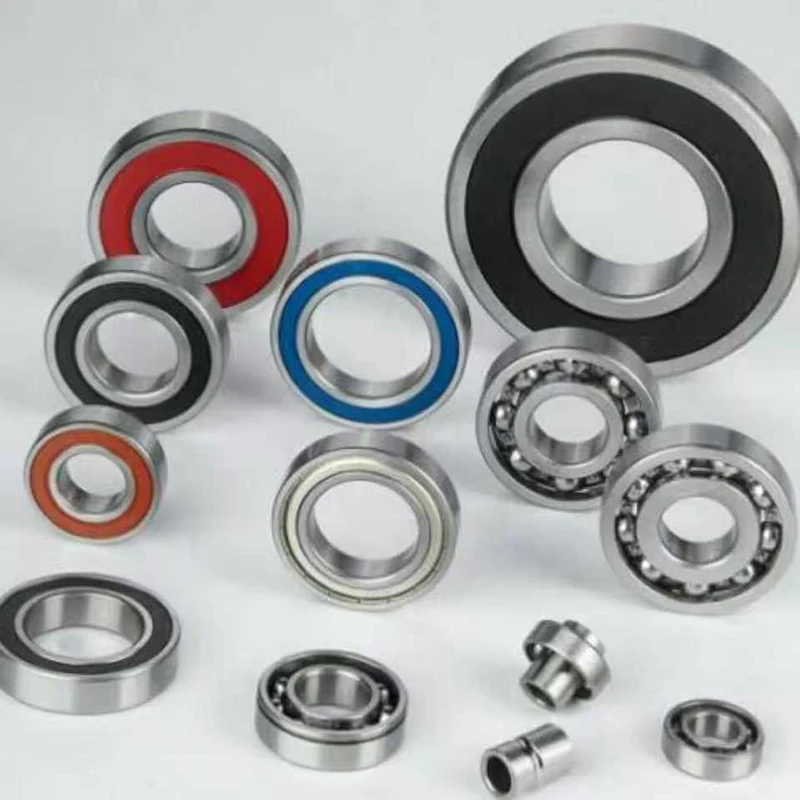

Mă întâlnesc în același moment în multe proiecte: desenul este aproape gata, echipamentul de probă funcționează și o piesă standard se potrivește aproape, dar nu chiar. Atunci este specificat cu atențieRulment non-standardîncetează să mai fie un lux și devine cea mai scurtă cale de lansare. De-a lungul timpului și după mai multe construcții netede cu parteneri precumRULMENT HENGJI, am învățat cum să fac ruta personalizată previzibilă, conștientă de costuri și suficient de rapidă pentru termene limită reale.

Ce probleme de zi cu zi mă împing de obicei către o alegere non-standard?

Am nevoie de o secțiune mai subțire sau de o înălțime a umărului care să curețe o nervură a carcasei fără a relua matrița.
Limitele de zgomot sunt stricte și sigiliul standard trage prea mult la turația mea țintă.
Coroziunea sau spălarea ucide oțelul de catalog, dar ceramica completă este exagerată pentru buget.
Preîncărcarea axială trebuie setată din fabrică, astfel încât echipa mea să evite lamele grele pe linie.
Trebuie să combin o flanșă, o teșitură nestandard și o unsoare specială pentru a trece testele de anduranță.

Ce pârghii de design costă cel mai mult mutarea și cum le schimb?

Când plănuiesc un custom, încep cu cele câteva pârghii care domină prețul și timpul de livrare. Obținerea lor corectă menține totul rezonabil.

Pârghie de proiectare	Opțiuni tipice	Impactul pe care îl văd de fapt
Geometria inelului	Secțiune subțire, OD cu flanșă, canelură cu inel elastic, umăr personalizat	Timpul de prelucrare crește rapid cu caneluri adânci; flanșele adaugă o configurație, dar adesea economisesc costul locuinței
Elemente de rulare	Oțel, hibrid ceramic, ceramică integrală	Hybrid reduce căldura și zgomotul la turații mari; Ceramica completă este de nișă și scumpă, dar imbatabilă în substanțe corozive
Tip de etanșare	Scuturi ZZ, etanșare de contact RS, etanșare RZ cu rezistență redusă, labirint	Garniturile de contact protejează mai bine, dar mănâncă viteză; Garniturile cu rezistență redusă trec testele de zgomot și păstrează eficiența
Unsoare	Uz general, H1 alimentar, poliuree la temperatură ridicată, zgomot redus	Unsoarea poate modifica zgomotul cu benzi întregi dB; H1 este o necesitate pentru liniile alimentare și cosmetice
Clasa de toleranta	ISO P0–P5 sau ABEC 1–5	Clasele mai stricte ajută la epuizare, dar cresc riscul de resturi; Strâng doar acolo unde se mișcă rezultatele testelor
MOQ și tratament termic	Întărire prin loturi mici vs lot	Încercări de viteză cu MOQ mici; întărirea în loturi scade costul unitar după ce DFM este înghețat

Cum specific dimensiunile fără a constrânge excesiv furnizorul?

Blochez numai potrivirile care ating stivuirea mea: potrivire ID, potrivire OD, înălțimea umărului, grosimea flanșei.
Precizez runout și joc axial ca numere funcționale, nu microni de pătură peste tot.
Dau toleranțe carcasei și arborelui astfel încât producătorul de rulmenți să poată echilibra sistemul.

Caracteristica	Toleranta practica solicit	De ce funcționează
alezajul ID	g6 sau mai strâns dacă este necesar pentru preîncărcare	Se menține prin presare fără a învineți calea de rulare
DE	P0 standard, cu excepția cazului în care carcasa este din plastic, apoi relaxați-vă ușor	Previne fluarea în timp ce gestionează creșterea termică
Runout TIR	≤ 10–20 μm pentru dimensiuni mici	Destul de bun pentru o rotire silențioasă fără a urmări urmele de scule
Joc axial	Ținta 0–5 μm pentru ansambluri preîncărcate	Oferă rigiditate fără căldură la viteză

La ce materiale și acoperiri pot ajunge în medii dificile?

440C / 420 inoxcând sunt prezenți spălare sau substanțe corozive ușoare.
Ceramica hibridă(bile Si3N4) atunci când viteza și căldura scăzută triumfează pe orice altceva.
Ceramica integralapentru acizi puternici, vid sau nevoi nemagnetice.
Inele din oțel acoperitecu fosfat sau DLC dacă vreau duritate a oțelului cu rezistență suplimentară la uzură.

Cum schimbă alegerile de etanșare și lubrifiere viteza, zgomotul și durata de viață?

Sigiliile de contact trec testele de IP și stropire, dar reduc RPM maxim; Trec la sigilii cu rezistență redusă pentru produse de consum silențioase.
Grăsimile reglate pentru zgomot reduc dB și trec controalele subiective ale sunetului în camere liniștite.
Unsorile alimentare H1 îi mulțumesc pe auditori; Unsorile la temperaturi ridicate supraviețuiesc testelor de înmuiere la căldură fără sângerare.

Cum reduc riscul de fabricație și timpul de livrare înainte de a mă angaja?

Trimit un PDF simplu cu puținele critici evidențiate și un model STEP pentru verificări de interferență.
Cer mai întâi o rută proto și în al doilea rând o rută de producție, astfel încât costul și calendarul sunt clare.
Solicit CPK pentru una sau două caracteristici care guvernează de fapt trecerea-eșecul.

Etapă	Ce cer eu	De ce economisește timp
Prototip	Loc mic cu amenajări la podea	Demonstrează geometria fără a aștepta sculele complete
Pilot	Pre-producție cu tratament termic și unsoare aproape finală	Reduce riscurile privind zgomotul și datele de viață
Rampă	Planul final de control al procesului și PPAP, dacă este necesar	Blocează repetabilitatea înainte de scalarea comenzii de achiziție

Unde se strecoară costurile ascunse și cum le evit?

Reprelucrarea carcaselor pentru a se potrivi cu o piesă standard costă mai mult decât adăugarea unei flanșe la rulment de la început.
Toleranțe prea strânse sporesc resturi; Strâng doar acolo unde datele mele de testare o cer.
Unsoarea greșită provoacă retestări; Potrivesc unsoarea la temperatură, viteză și ținte acustice în avans.
Se modifică etanșarea tardivă prin zgomot și cuplu; Am înghețat tipul de etanșare înainte ca pilotul să ruleze.

Ce listă de verificare rapidă mă ajută să informez rapid un furnizor?

Ciclu de funcționare și RPM maxim
Sarcini radiale si axiale cu factor de siguranta
Temperatura ambientală și de vârf, substanțe chimice sau detalii de spălare
Zgomotul țintă sau fereastra de cuplu și metoda de testare
Potriviri critice și joc axial permis
MOQ așteptat, interval de preț țintă, termen de livrare dorit

De ce am ales o cale non-standard în aceste scenarii scurte?

Aparat de consum— O etanșare RZ cu rezistență redusă și unsoare reglată pentru zgomot au făcut ca motorul să sune „premium” fără a ridica BOM în altă parte.
Linie de ambalare a alimentelor— Inelele inoxidabile, unsoarea H1 și o flanșă au evitat o revizuire costisitoare a carcasei și au trecut auditul.
Articulație compactă a robotului— Profil cu secțiune subțire cu preîncărcare din fabrică furnizată rigiditate fără lame voluminoase.

Cum putem vorbi despre următorii pași?

Dacă desenul dvs. pare „aproape corect”, dar ultimul milimetru nu va coopera, o modificare concentrată non-standard poate salva programul fără a crește costul. Împărtășește-ți constrângerile cheie și le voi mapa la o specificație a rulmenților care poate fi construită și testabilă și voi alinia un plan pilot. Dacă doriți mostre, prețuri sau o revizuire rapidă a DFM, vă rugămcontactaţi-neşilasa o anchetacu sarcina, viteza, mediul și timpul de livrare vizat. Să rezolvăm potrivirea, zgomotul și viața într-o singură trecere - întinde mâna șicontactaţi-neastăzi.
