Caracteristici și utilizări ale rulmenților cu bile cu caneluri adânci, rulmenților cu bile cu contact unghiular și rulmenților axiali cu bile

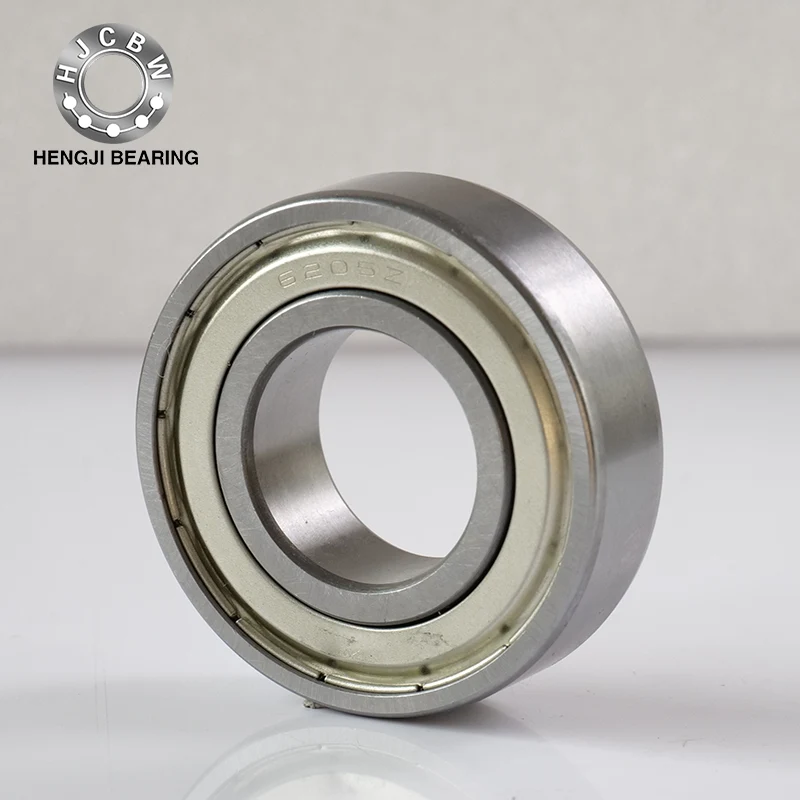

Rulmenți adânci cu bile

Caracteristici:Rulmenți adânci cu bilesunt rulmenți reprezentativi cu o gamă largă de utilizări. Ele pot rezista la sarcini radiale și la sarcini axiale bidirecționale și sunt potrivite pentru aplicații care necesită zgomot redus, rotație de mare viteză și vibrații reduse. Rulmenții etanșați cu capace de praf din oțel sau garnituri de cauciuc sunt pre-umplute cu o cantitate adecvată de unsoare. Rulmenții cu inele de reținere sau flanșe de pe inelele exterioare sunt ușor de localizat axial și de instalat în carcasă. Dimensiunile rulmenților de sarcină mare sunt aceleași cu cele ale rulmenților standard, dar există o canelură de umplere pe inelele interioare și exterioare, care crește numărul de bile și sarcina nominală.

Cuști aplicabile în principal: cuști de ștanțare din oțel (formă de undă, în formă de coroană... un singur rând; în formă de S... dublu rând), cuști tăiate cu aliaj de cupru sau rășină fenolică, cuști turnate cu rășină sintetică.

Utilizări principale: Automobile: roți din spate, transmisii și componente ale dispozitivelor electrice.

Electrice: motoare de uz general, aparate electrocasnice.

Altele: instrumente, motoare cu ardere internă, mașini de construcții, vehicule feroviare, mașini de încărcare și descărcare, mașini agricole, diverse utilaje industriale.

Rulmenți cu bile cu contact unghiular

Caracteristici: Există un unghi de contact între inel și minge. Unghiurile de contact standard sunt 15°, 30° și 40°. Cu cât unghiul de contact este mai mic, cu atât este mai propice rotației de mare viteză. Cu cât unghiul de contact este mai mare, cu atât capacitatea de încărcare axială este mai mare. Rulmenții cu un singur rând pot rezista la sarcini radiale și la sarcini axiale unidirecționale. Combinația DB, combinația DF și rulmenții cu două rânduri pot rezista la sarcini radiale și la sarcini axiale bidirecționale. Combinația DT este potrivită pentru ocaziile în care sarcina axială unidirecțională este mare și sarcina nominală a unui singur rulment este insuficientă. Rulmenții de mare viteză de tip ACH au un diametru mic de bile și un număr mare de bile. Ele sunt utilizate în cea mai mare parte la fusurile mașinilor-unelte. Rulmenții cu bile cu contact unghiular sunt potriviți pentru rotație de mare viteză și de înaltă precizie. Structura este aceea că doi rulmenți cu bile cu contact unghiular cu un singur rând, combinați pe spate, împart inelele interioare și exterioare, care pot rezista la sarcini radiale și la sarcini axiale bidirecționale. Există, de asemenea, tipuri sigilate fără umplere lagăre cu caneluri.

Cuști aplicabile în principal: cuști de ștanțare din tablă de oțel (în formă de bol...un singur rând; în formă de S, în formă de coroană...rând dublu), cuști tăiate din aliaj de cupru sau rășină fenolică, cuști formate din rășină sintetică.

Principalele utilizări: un singur rând: fusuri de mașini-unelte, motoare de înaltă frecvență, turbine cu gaz, separatoare centrifuge, roți din față pentru mașini mici, arbori pinion diferențial.

Rând dublu: pompe de ulei, suflante Roots, compresoare de aer, transmisii diverse, pompe de injecție combustibil, mașini de imprimare.

Rulmenți axiali cu bile

Caracteristici: Constă dintr-un inel de cale de rulare în formă de șaibă cu o cale de rulare, o bilă și un ansamblu cușcă. Inelul canalului de rulare care se potrivește cu arborele se numește inel al arborelui, iar inelul canalului de rulare care se potrivește cu carcasa se numește inelul scaunului. Pentru rulmenții bidirecționali, inelul din mijloc se potrivește cu arborele. Rulmentul unidirecțional poate rezista la sarcini axiale unidirecționale, iar rulmentul cu două sensuri poate rezista la sarcini axiale în două sensuri (nici unul nu poate rezista la sarcini radiale).

Cuști aplicabile în principal: cuști de ștanțare din tablă de oțel, cuști tăiate cu aliaj de cupru sau rășină fenolică, cuști formate cu rășină sintetică.

Utilizări principale: știfturi de direcție pentru automobile, axuri de mașini-unelte.
